控美電力電動插板門(刀閘閥系)-實用新型閥門介紹

發表時間:2018-05-23 08:03

一.范圍;


刀閘閥又稱電動插板門。電動插板門有很多種類。

刀閘閥系實用新型閥門,具有輕松轉動通過閥桿啟動閘板切斷管線物流,是一種高技術新型閘閥,本閥門執行機構可以配置手動、氣動、電動、液動、傘齒輪、杠桿式。刀閘閥的使用已從普通領域發展到了更為廣闊的使用范圍。從礦山排渣發展到城市污水處理;從一般工業管道發展到食品衛生管道系統。超薄型設計的刀閘閥,徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等存在的流阻大、安裝笨重、占地面積廣的疑難問題。刀閘閥出現后,大量的通用切斷和調節類閥門已被金屬密封刀閘閥所取代。

本公司生產的刀閘閥,吸取了國內外先進技術和結構優點,排除了其他廠家所產刀閘閥在使用中存在的各種問題,成功研制出真正的金屬密封(活動密封零泄漏)和無磨擦區域的產品,使產品的使用壽命大大提高。

-上海控美電力設備有限公司-

www.knlbtd.live


二;結構特點與操作原理;

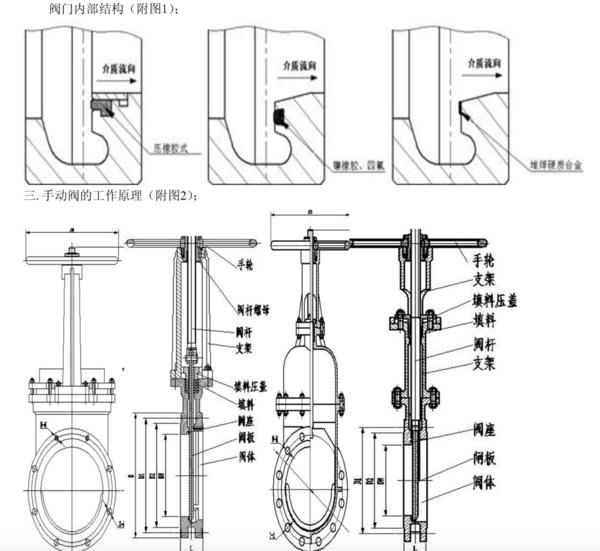

閘閥的結構型式如所示(最下面),在符合本標準技術要求的條件下,允許設計成其他結構型式,刀閘閥是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等等優點,刀閘閥的密封結構包括閥體、閘板、密封圈,閥座、鍥塊。是通過閘板跟安裝在閥座上的密封圈貼面擠壓起到密封作用。可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏,如果通過精磨拋光處理可獲得更好的密封效果。

刀板底端加工成刀刃狀,對松軟物料如纖維、紙漿、木漿具有切斷功能,同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器,可防止粉塵、砂礫等擦傷性物質進入填料盒,可顯著提高刀板壽命。不銹鋼閥體堅久耐用,閥體加強筋設計提高閥體強度,雙頭螺使用啟閉更為迅速。整體的不銹鋼材質,可防止腐蝕破壞。

介紹完了整體的形狀,再來看看具體一些性能。

閥體、填料涵均為精密鑄造,其中閥體采用凸緣式整體鑄造,材質可根據用戶需要選用,密封圈采用PTFE增強聚四氟乙烯材質,耐腐蝕、耐磨損、不沾渣。全圓形的直流通道設計不存渣、不卡阻。科學的上密封填料函設計,使上密封安全有效,經久耐用。短結構長度,可節省原料,安裝空間,也有效支持管道強度。

再看看具體的一些細節說明。

三角形的支架節省原材料,保證需要的力學性能。刀型閘閥閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。刀型閘閥還可任意選用驅動機構。V型閘板可作為調節閥使用。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長,并且可任意選用驅動裝置。閥板有5個支撐點,使閥板有很好的自對中。當閥門處于關閉狀態,并承受背壓時,閥板不發生偏移。 屏幕快照 2018-05-23 上午11.08.02.png
